科士达ups电源 YDC9101H/S-RT YDC9102H/S-RT YDC9103H/S-RT
一、功能和特点 1．采用先进的 IGBT 模块。所选电子，电器部件无故障时间大于 30 万小时。
2．具有开机自检功能，能及早发现 UPS 的故障隐患，避免造成损失。
3．采用在线式双变换拓朴结构设计，使 UPS 的输出为一稳频稳压、滤除杂讯、不受电网波动干扰, 纯净正弦波电源，对用户设备提供更为全面、完美的保护。
4．市电异常或市电恢复正常时，UPS 的输出均无切换时间，满足精密设备对电源的高标准、高要求。
5．具有旁路功能，当 UPS 发生故障时，可转到旁路继续向负载供电，并提供声光报警。
6．采用先进的电压补偿技术，使市电输入电压范围达 110V-295V，大大降低电池的使用频度，提 高了恶劣电网环境的适应度。
7．采用先进的宽频输入技术，使 UPS 的输入频率范围达 40Hz-70Hz，使之具有优良的发电机兼 容匹配性，适用于各种不同类型的单相发电机。
8．电源输入端运用先进的倍压型功率因数校正技术（PFC），使输入功率因数高于 0.98 以上，提 高了对电能的利用率，消除了 UPS 对市电电网的谐波污染，降低了 UPS 的运行成本，是一种性 价比极高的绿色环保电源。
9．具备智能型无人值守功能，当市电断电，UPS 启用电池模式供电时，最终因电池欠压而自动保护 关机。当市电恢复后，UPS 先检测市电电压、频率是否在正常范围内，当市电电压、频率在正 常范围内，UPS 即自启动向负载供电；当市电电压、频率不在正常范围内，UPS 自动识别处理只 启动充电器向电池充电或者转电池模式向负载供电，直至市电电压、频率恢复到正常范围内， UPS 自启动恢复在线模式向负载供电。
10． 冷起动功能，在无市电的状态下，可直接用电池组启动 UPS，满足用户的应急需求。并具备 超强的冷启动能力，可在满载的情况下进行冷启动操作。
11． UPS 保护功能：具有市电电压过高/过低、输出电压过高/过低、过载、短路、逆变器温度过高、 电池低压、电池过充电、网络浪涌等保护功能。
12． 采用 RT 互转 LCD 设计，无论在哪个角度观看显示，只需轻按功能钮，就可满足你的角度需 要，显示界面内容丰富，能直接观看负载量及电池容量，并能显示充电进行时 FLASH 图案及 风扇旋转图标，轻松了解机器运行状况，当机器出现故障时，能显示出故障代码，对照故障代 码表查询可以快速维护机器。
13． 通过 RS232 接口，配合 UPS 智能监控软体可与电脑进行通讯，UPS 的各种参数一目了然地 显示在通讯界面上，通过设置，电脑可对 UPS 进行多种功能的直接控制。 34
14． 通过内置或外置 SNMP 适配器，UPS 具有直接上网功能，提供即时的 UPS 资料和电源讯息， 通过各种网络管理系统进行通讯、管理。
15． 方便的 USB 通讯功能，可对机器的运行情况一览无余，即使你的 RS232 接口被占用或是同时 连接，它仍可以自动转换为 USB 连接。
16． ECO 功能可以为你节约用电，当你的输入市电在固定范围内时，机器直接由输入市电向负载 提供能量，逆变处于等待状态，当输入市电异常时，立即转为逆变供电。
17． EPO 功能用于远程关闭 UPS,可以实现紧急切断电源。
18． 长延时标机机型可以实现在线维护更换电池，每一台 UPS 还可以最多外接 4 个电池箱（EBP） 实现延长后备时间。
19． 为保证重要负载能长时间不断电，可以将重要负载插在二次下电插座。当电池电压低于设定 值时，只有一次下电插座断开输出，二次下电能继续维持供电，直至电池低到保护点关机。
20． 采用国际标准 2U 19”机架尺寸设计，无论是想放在办公台面或是安装于机架作为系统管理， 只需装上配件就能独显您的个人风格。

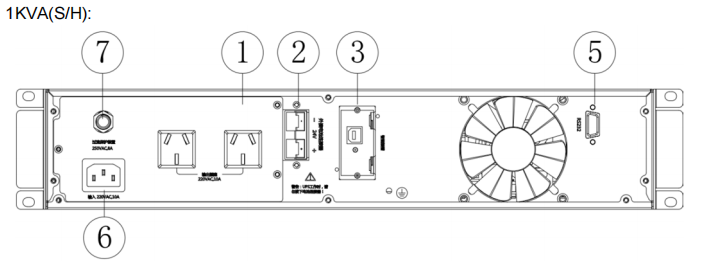

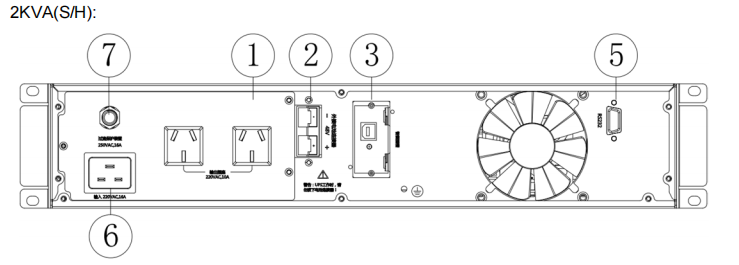

二、后面板介绍
1. 输出插座 2. 外接电池端子 3. 智能型插槽 5. RS-232 通讯端口 6. 市电输入插座 7. 输入过流保护器
三、UPS 安装说明
步骤 1:UPS 输入连接 系统输入插座必须是两极三线接地式插座。请使用机器自带的电源线。
步骤 2:UPS 输出连接 输出插座型的机器，请将设备插上输出插座。 对于端子型输出，请按如下步骤进行布线: a) 取下端子台上的小保护盖； b) 建议您使用 AWG14（即 2.1mm2 ）的电源线； c) 在完成布线后，请再次确认所有接线是否正确； d) 将小保护盖装回后面板。

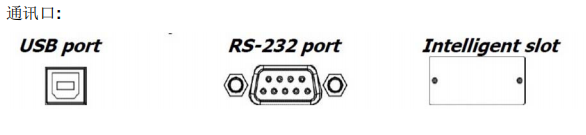

步骤 3:通讯连接
使用连接线连接 UPS 系统和计算机（USB 或者 RS232），安装监控软件即可监控 UPS 系统。本 UPS 系统选配一个智能型插槽（Intelligent slot），可支持 SNMP 卡或者继电器卡。 注意：USB 和 RS-232 不能同时使用。
步骤 4:开启 UPS 按下前面板上的“开机”按钮两秒钟，UPS 电源便会启动。注意： 第一次使用时，电池要经过 5 个小时的充电。
步骤 5:安装软件 为了提供计算机最完善的保护，请按照 UPS 监控软件，完成有关 UPS 的相关设定。监控软件 在安装光盘里。
步骤 6:外接电池（长效机）
四、机架式配线安装
本节说明： 安装 UPS，包括连接 UPS 内部电池 连接选配的 EBPS 安装 UPS
注意：未经授权不得私自改动 UPS。私自改动的设备将不参与保修。 UPS 安装未完成前， 设备不得与市电连接或通电。

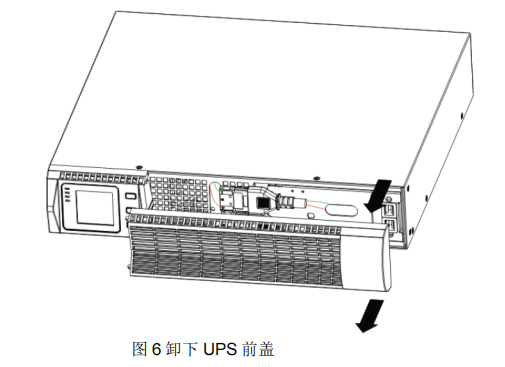

1．卸下 UPS 前面板 抓住 UPS 的前面板两侧的塑胶边沿,用力向外拆下(见图 6)。

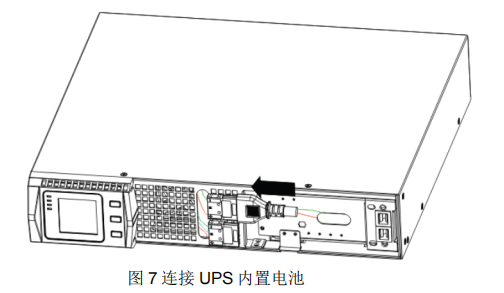

2．前面板拆下来后，如果机器是内置电池的，机器的电池支持从前面更换：将红色对红色和黑色对黑 色，将连接器对插，并确保连接正确、牢靠（见图 7）
备注：请记住上面步骤 1 和 2 用于后续更换电池或增加电池，如果机器是有带电池的此连接器是连接好的。
注意：连接内部电池时有少量的电弧放电现象，不会伤害人体。连接时要迅速，坚决。
3．安装 EBPS 前，请查阅下一节“连接 EBP（S）”后，与 UPS 继续安装。

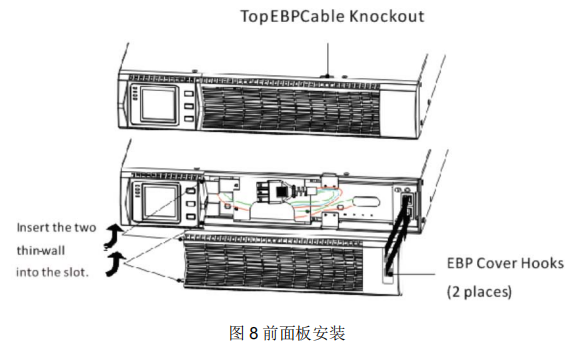

4．装配 UPS/EPS 前面板，检查电池电缆是否通过出线孔或安装好，然后将面板与机箱固定夹对准、 合上（见图 8）。
5．如果要安装电源管理软件，需要将计算机连接到通信端口或可选的连接卡。通讯端口，使用适当的 电缆连接。
6．如果机架有接地或接地连接导线，将接地螺钉与接地电缆（不附带）连接。请参阅“后面板”，每款 设备接地螺钉位置
7．如果有远程紧急断电要求，安装 UPS 电源前确认 EPO 开关，请参阅“远程紧急断电”（EPO）。
8．继续“UPS 首次启动”
五、连接 EBP（S） 给 UPS 安装可选的 EBP（S）：

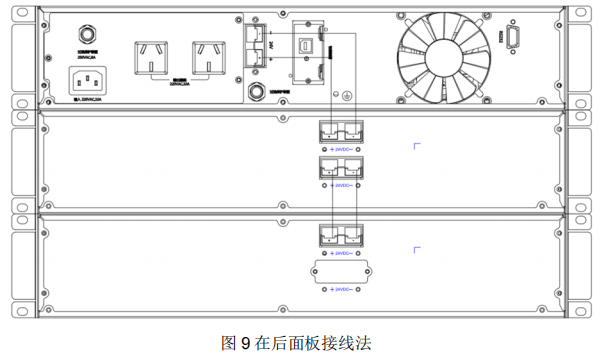

1. 方案一： 在 UPS 和 EBP 后面板上，我们配有 SB50 端子或者 SBS50 端子，通过端子之间的连接线，无需拆 卸机器就可以很轻松地将它们连接起来使用，如图 9。
2. 方案二： （1）卸下每个 EBP 和 UPS 前盖，所有的设备面板都是一样的（参考“安装 UPS”）；

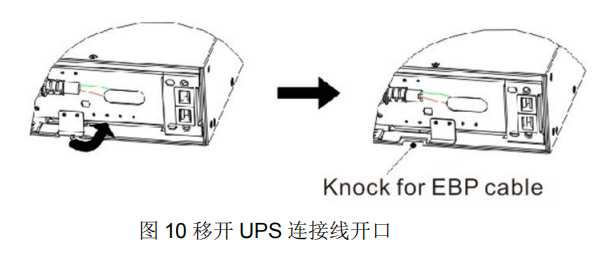

（2）在 UPS 前面板的底部，移开此 EBP 电池连接线开口（见图 10）。
（3）同样移去 EBP 前面板处底部或顶部开口，用于过线。 如果底部没有出线孔的 EBP，可从顶部出线孔出线。参见图 8，EBP 顶部电缆线出线孔位置。
（4）如果安装多个 EBP，可采用 EBP 面板顶部和底部同时出线的方式。参见图 8 的 EBP 电缆出线 孔位置。

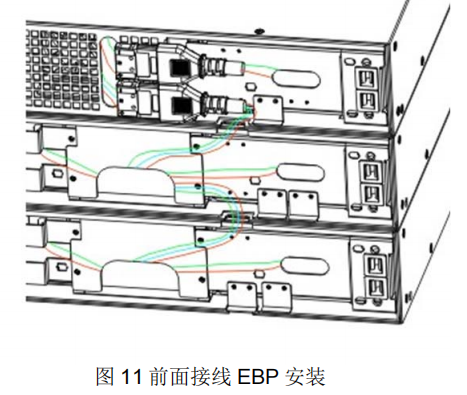

（5）EBP（S）电缆插头与电池连接器连接如图 11所示。UPS 最多可连接四个 EBPS。UPS 的连 接器与 EBP 的连接器对插。并确保连接正确、牢靠。连接红色对红色，黑色对黑色，绿色对绿色。并确 保连接正确、牢靠。 连接第二 EBP 时，用第一 EBP 的连接器延长布线与第二个 EBP 相连。重复操作，连接其余的 EBP。
（6）检查 EBP 连接是否牢固，并使连接线有足够的弯曲半径。
（7）装配 EBP 面板，检查 EBP 电缆是否通过出线孔，然后将盖子从左到右装入机箱，使面板与机 箱贴合。 （8）确认所有的 UPS 和 EBP（S）设备连线都安装在前板后面，以使用户不能接触到接线。
六、首次启动
注意:检查被保护设备不超过 UPS 容量，以防止过载报警。
1．如果安装选配的 EBPS，检查 EBPS 与 UPS 之间的连接；
2．检查 UPS 与被保护设备连接，但不打开被保护设备；
3．保证必要的电线裕量，减少电线的应力；
4．没有连接的电源线,插入 UPS 后面板的输入连接器插座中；
5．将 UPS 电源线插入输入插座，UPS 的前面板显示屏亮起；
6．开机时 UPS 会先进行自检。此时充电器会对电池充电，此时 LCD 显示输出电压为 0，表示 UPS 此 时并无输出电压，如需上市电就有旁路输出电压，可在设定界面将 BPS 设为 ON（参照后面的旁路输出设 定）；
7．持续按 ENTER/ON 键 2 秒以上进行开机, LED 灯循环依次点亮,依次熄灭，待自检等操作完成，进 入市电模式，相应的 LED 点亮，UPS 处于电池模式下运行。
8．如果安装了可选的 EPO 功能，测试 EPO 功能：启动外部 EPO 开关。检查 UPS 上显示状 态的改变。停用外部 EPO 开关，然后重新启动 UPS。
